Bloc de Distributie Electric 407 – 125A / 500V 1,5-16mm / 2,5-25mm
Descriere Produs

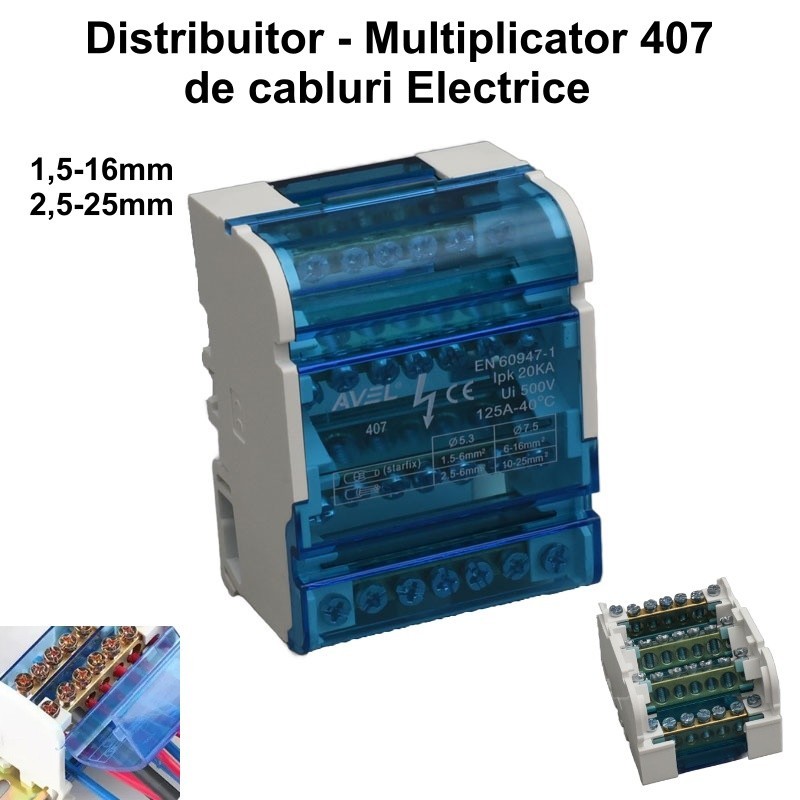

Bloc de Distribuție Electric AVEL 407, 4P × 7, 125A, Ui 500V
Blocul de distribuție electric AVEL 407 este destinat repartizării și organizării conductoarelor electrice în tablouri de distribuție, panouri electrice și instalații de joasă tensiune.
Construcția cu 4 poli independenți și câte 7 puncte de conectare pentru fiecare pol permite realizarea unei distribuții ordonate către mai multe circuite, rezultând un total de 28 de puncte de conectare.
Blocul are un curent nominal de 125A la 40°C, iar tensiunea nominală de izolație este Ui 500V. Marcajul produsului indică și un curent de vârf admisibil Ipk de 20kA.
Capacul transparent permite inspectarea vizuală a conexiunilor și protejează zona bornelor împotriva contactului accidental în timpul exploatării normale.
Produsul este potrivit pentru tablouri electrice rezidențiale, comerciale și industriale, panouri de comandă și alte aplicații de distribuție electrică de joasă tensiune.
🔌 Mod de utilizare
- Deconectați complet alimentarea tabloului înainte de montaj.
- Montați blocul de distribuție în poziția destinată din tabloul electric.
- Selectați bornele corespunzătoare secțiunii conductorilor utilizați.
- Dezizolați conductorii la lungimea necesară, fără deteriorarea firelor.
- Introduceți conductorii complet în borne și strângeți conexiunile corespunzător.
- Verificați fixarea conductorilor și absența porțiunilor conductoare expuse.
- Închideți capacul transparent înainte de realimentarea instalației.
📊 Specificații tehnice
| Caracteristică | Detalii |
|---|---|
| Tip produs | Bloc de distribuție electric |
| Brand | AVEL |
| Model | 407 |
| Configurație | 4 poli × 7 conexiuni |
| Număr poli | 4 |
| Conexiuni per pol | 7 |
| Număr total puncte de conectare | 28 |
| Curent nominal | 125A la 40°C |
| Tensiune nominală de izolație | Ui 500V |
| Curent de vârf admisibil | Ipk 20kA |
| Secțiuni conductori marcate | 1,5–6 / 2,5–6 / 6–16 / 10–25mm², în funcție de tipul bornei și conductorului |
| Diametre borne marcate | Ø5,3mm / Ø7,5mm |
| Standard marcat | EN 60947-1 |
| Marcaj | CE |
| Capac | Transparent |
| Montaj | Tablou electric / șină DIN compatibilă |
| Domeniu utilizare | Distribuție electrică de joasă tensiune |
🟢 Compatibil cu:
• Tablouri electrice de distribuție
• Instalații electrice rezidențiale
• Clădiri comerciale
• Instalații industriale
• Panouri de comandă și automatizare
• Distribuția conductoarelor în circuite de joasă tensiune
⚠️ Notă importantă
⚠️ Valoarea Ui 500V reprezintă tensiunea nominală de izolație a produsului.
⚠️ Blocul de distribuție nu înlocuiește siguranțele automate, fuzibilele sau alte dispozitive de protecție la suprasarcină și scurtcircuit.
⚠️ Curentul admis al instalației trebuie stabilit ținând cont de secțiunea și tipul conductorilor, temperatura de funcționare și protecțiile utilizate.
⚠️ Utilizați numai conductori și conexiuni compatibile cu bornele blocului.
🔧 Condiții de utilizare și siguranță
✔️ Montajul se efectuează numai cu instalația deconectată de la tensiune.
✔️ Instalarea trebuie realizată de personal calificat.
✔️ Respectați secțiunea conductorilor și limitele electrice ale produsului.
✔️ Strângeți corect toate conexiunile pentru evitarea încălzirii bornelor.
✔️ Nu utilizați produsul dacă prezintă fisuri, deformări, borne deteriorate sau urme de supraîncălzire.
✔️ Protejați ansamblul în interiorul unui tablou electric corespunzător aplicației.
📦 Conținut pachet
1 x Bloc de Distribuție Electric AVEL 407, 4P × 7, 125A, Ui 500V
