Releu Protectie Tensiune si Curent Reglabil 63A pe Sina DIN DALBI
Descriere Produs

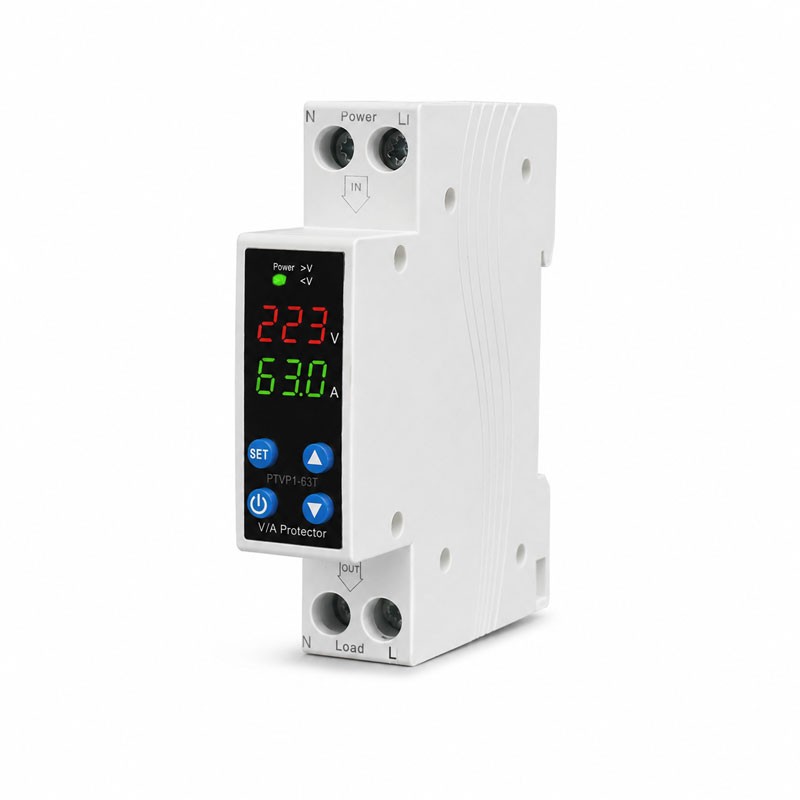

Releu de Protecție Tensiune și Curent DALBI PTVP1-63T, 1–63A, 140–300V AC, Șină DIN
Releul electronic de protecție DALBI PTVP1-63T este destinat monitorizării și protejării circuitelor electrice monofazate împotriva supratensiunii, subtensiunii și supracurentului.
Dispozitivul monitorizează permanent tensiunea și curentul circuitului și întrerupe alimentarea consumatorului atunci când valorile depășesc limitele configurate. După revenirea parametrilor în domeniul normal, releul poate realiza reconectarea automată, conform temporizării setate.
Domeniul de lucru este 140–300V AC, iar curentul maxim admis este de 63A. Pragul de protecție la supracurent poate fi configurat între 1 și 63A, ceea ce permite adaptarea protecției la caracteristicile instalației și ale consumatorului.
Afișajul digital prezintă tensiunea și curentul, iar configurarea se realizează direct de la butoanele frontale SET, ▲, ▼ și pornire/oprire.
Formatul modular de 2 module și montajul pe șină DIN permit integrarea rapidă în tablouri electrice rezidențiale, comerciale și tehnice.
🔌 Mod de utilizare
- Deconectați complet alimentarea tabloului electric.
- Montați releul pe șina DIN.
- Conectați alimentarea la bornele superioare marcate IN – N / L1.
- Conectați circuitul protejat la bornele inferioare marcate OUT – N / L1.
- Configurați pragurile de supratensiune, subtensiune și supracurent.
- Setați timpul de reconectare dorit.
- După realimentare, verificați tensiunea și curentul afișate înainte de exploatarea circuitului în sarcină.
Schemă de conectare
Rețea monofazată → N / L1 IN → PTVP1-63T → N / L1 OUT → consumator
📊 Specificații tehnice
| Caracteristică | Detalii |
|---|---|
| Tip produs | Releu electronic de protecție tensiune și curent |
| Brand | DALBI |
| Model | PTVP1-63T |
| Cod produs | ALX-5D049 |
| Tip rețea | Monofazată |
| Domeniu tensiune de lucru | 140–300V AC |
| Frecvență | 50/60Hz |
| Curent maxim | 63A |
| Domeniu reglaj supracurent | 1–63A |
| Domeniu reglaj supratensiune | 230–300V |
| Domeniu reglaj subtensiune | 140–210V |
| Protecție la supratensiune | Da |
| Protecție la subtensiune | Da |
| Protecție la supracurent | Da |
| Reconectare automată | Da |
| Întârziere reconectare | 1–600 secunde, reglabilă |
| Afișaj | Digital |
| Parametri afișați | Tensiune și curent |
| Control | SET / ▲ / ▼ / pornire-oprire |
| Consum propriu | ≤2W |
| Număr module | 2 |
| Dimensiuni aproximative | 86 × 36 × 68mm |
| Montaj | Șină DIN |
| Borne intrare | N / L1 |
| Borne ieșire | N / L1 |
🟢 Compatibil cu:
• Tablouri electrice monofazate
• Instalații electrice rezidențiale
• Spații comerciale
• Sisteme de iluminat
• Pompe și consumatori electrici compatibili
• Automatizări
• Circuite unde este necesară protecția la variații de tensiune și supracurent
⚠️ Notă importantă
⚠️ Releul este un dispozitiv de protecție și decuplare, nu un stabilizator de tensiune.
⚠️ Nu corectează tensiunea rețelei, ci întrerupe alimentarea atunci când valorile depășesc pragurile configurate.
⚠️ Valoarea de 63A reprezintă curentul maxim admis, iar protecția la supracurent poate fi reglată între 1 și 63A.
⚠️ Pragurile trebuie configurate în funcție de instalație, secțiunea conductorilor și consumatorii conectați.
⚠️ Produsul nu înlocuiește dispozitivele obligatorii de protecție la scurtcircuit și protecție diferențială ale instalației.
🔧 Condiții de utilizare și siguranță
✔️ Montajul se realizează numai cu alimentarea electrică deconectată.
✔️ Instalarea și configurarea trebuie efectuate de personal calificat.
✔️ Respectați marcajele IN / OUT, N / L1 de pe aparat.
✔️ Utilizați conductori dimensionați corespunzător curentului circuitului.
✔️ Montați produsul într-un tablou electric protejat, într-un mediu uscat și ventilat.
✔️ Nu utilizați produsul dacă prezintă borne deteriorate, fisuri, deformări sau urme de supraîncălzire.
📦 Conținut pachet
1 x Releu de Protecție Tensiune și Curent DALBI PTVP1-63T, 63A, Șină DIN
