Termostat Trifazic Reglabil 50-400°C cu Capilar DALBI
Descriere Produs

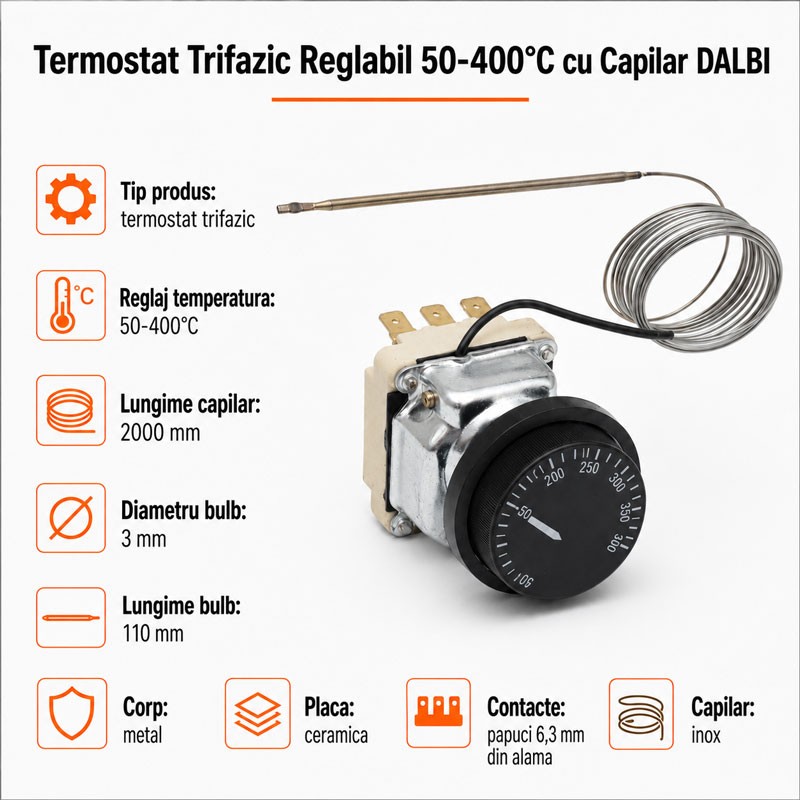

Termostat Trifazic Reglabil DALBI 50–400°C cu Capilar 2 m și Bulb Inox
Termostatul trifazic reglabil DALBI este destinat controlului mecanic al temperaturii în cuptoare, friteuze, rezistențe electrice, instalații de încălzire și alte echipamente termice compatibile.
Temperatura se reglează manual de la selectorul frontal, în domeniul 50–400°C. Sonda tip bulb detectează temperatura din zona controlată, iar variația acesteia este transmisă mecanic prin capilar către mecanismul intern al termostatului.
Construcția tripolară permite comutarea simultană a trei circuite, fiind potrivită pentru integrarea în echipamente electrice și termice trifazice compatibile.
Termostatul este prevăzut cu 6 terminale electrice, dispuse în trei perechi de contacte, și cu papuci de conectare de 6,3 mm.
Capilarul din inox, cu lungimea de 2000 mm, permite montarea corpului termostatului la distanță față de zona de măsurare, iar bulbul de Ø3 × 110 mm poate fi poziționat în zona în care trebuie controlată temperatura.
🔌 Mod de utilizare
- Deconectați complet echipamentul de la alimentarea electrică.
- Montați corpul termostatului în locașul destinat.
- Poziționați bulbul în zona în care trebuie controlată temperatura.
- Așezați capilarul fără îndoiri accentuate, strivire sau tensionare.
- Conectați cele trei circuite la terminalele termostatului conform schemei echipamentului.
- Reglați temperatura dorită din selectorul frontal.
- Termostatul va acționa mecanic cele trei contacte în funcție de temperatura detectată.
Schemă de conectare
Pol 1: 11 → 12
Pol 2: 21 → 22
Pol 3: 31 → 32
Bulb temperatură → capilar → mecanism termostat → comutare simultană 3 poli
📊 Specificații tehnice
| Caracteristică | Detalii |
|---|---|
| Tip produs | Termostat trifazic reglabil cu bulb și capilar |
| Brand | DALBI |
| Cod produs | ALX-16B010 |
| Tip funcționare | Mecanic |
| Domeniu reglare | 50–400°C |
| Configurație | Trifazică / tripolară |
| Număr poli | 3 |
| Număr terminale | 6 |
| Perechi contacte | 11–12 / 21–22 / 31–32 |
| Tip conexiune | Papuci 6,3 mm |
| Material contacte/conectori | Alamă |
| Material corp | Metal |
| Placă suport contacte | Ceramică |
| Material capilar | Inox |
| Lungime capilar | 2000 mm |
| Diametru bulb | 3 mm |
| Lungime bulb | 110 mm |
| Reglaj | Manual, selector frontal gradat |
| Domeniu utilizare | Echipamente electrice și termice |
🟢 Compatibil cu
• Cuptoare electrice
• Friteuze profesionale
• Rezistențe electrice
• Echipamente de panificație
• Utilaje termice
• Instalații de încălzire
• Echipamente trifazice cu sistem de comandă compatibil
• Automatizări mecanice de temperatură
⚠️ Notă importantă
⚠️ Termostatul este un dispozitiv mecanic și nu necesită alimentare electrică separată pentru funcția de măsurare a temperaturii.
⚠️ Contactele comută circuitele electrice ale echipamentului; acestea trebuie utilizate numai în limitele electrice admise pentru produs și instalație.
⚠️ Nu utilizați termostatul pentru comutarea directă a unei sarcini a cărei tensiune sau curent depășește caracteristicile contactelor.
⚠️ Nu tăiați, perforați, striviți sau îndoiți brusc capilarul și bulbul.
🔧 Condiții de utilizare și siguranță
✔️ Montajul se realizează numai cu alimentarea electrică deconectată.
✔️ Instalarea și conectarea trebuie efectuate de personal calificat.
✔️ Respectați configurația celor trei poli și schema electrică a echipamentului.
✔️ Bulbul trebuie poziționat în zona reprezentativă pentru temperatura controlată.
✔️ Protejați capilarul împotriva loviturilor și îndoiturilor forțate.
✔️ Nu utilizați produsul dacă terminalele, capilarul, bulbul sau corpul prezintă deteriorări.
📦 Conținut pachet
1 x Termostat Trifazic Reglabil DALBI 50–400°C cu Capilar
