Releu Temporizator cu Intarziere 12-240V AC/DC 16A TBT7-B1 DALBI
Cod produs: 21663
SKU: ALX-5D040
Status:
În Stoc
130,00 lei
Livrare gratuită la comenzi de peste 500 lei
Termen de livrare: 24-48h
Suport telefonic la 0770.661.001
Descriere Produs

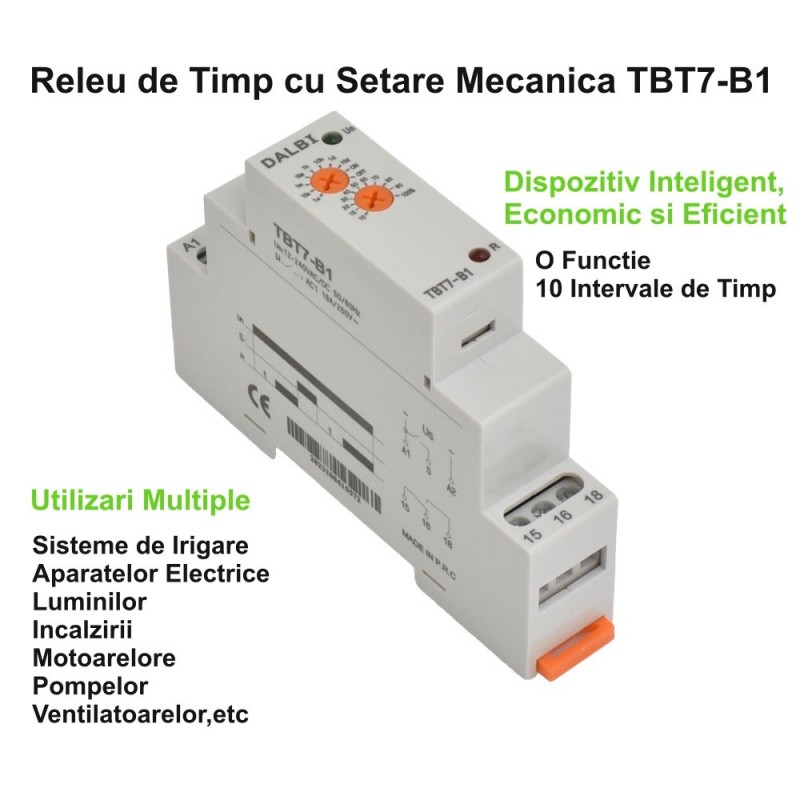

Releu Temporizator cu Întârziere TBT7-B1 DALBI, 12-240V AC/DC, 16A, Delay ON
Releul temporizator TBT7-B1 DALBI este un releu de timp pentru comandă temporizată, utilizat în circuite electrice unde este necesară întârzierea la cuplare a unui echipament. Produsul este potrivit pentru tablouri electrice, automatizări, pompe, ventilatoare, iluminat, contactori și circuite de comandă.
Funcția principală a releului este Delay ON / întârziere la cuplare: după aplicarea tensiunii și comanda corespunzătoare, releul comută ieșirea după timpul setat. Intervalul de temporizare este reglabil între 0.1 secunde și 10 zile, cu ajutorul potențiometrelor frontale pentru plaja de timp și valoarea dorită.
Modelul funcționează cu alimentare largă AC/DC 12-240V, are ieșire cu 1 contact comutator SPDT, borne de alimentare A1 / A2, bornă de comandă S și contacte de ieșire 15 / 16 / 18. Montajul se face pe șină DIN, în tablou electric.
🔌 Mod de utilizare
- Deconectați alimentarea și verificați tensiunea de lucru indicată.
- Montați releul în soclul compatibil sau pe șina DIN, după caz.
- Realizați conexiunile de alimentare și de comandă conform schemei produsului.
- Setați intervalul și modul de temporizare dorit.
- Testați comutarea fără sarcină, apoi în condiții normale de lucru.
📊 Specificații tehnice
| Caracteristică | Detalii |
|---|---|
| Tip produs | Releu temporizator / releu de timp |
| Brand | DALBI |
| Model produs | TBT7-B1 |
| Funcție principală | Întârziere la cuplare / Delay ON |
| Tensiune alimentare | AC/DC 12-240V |
| Frecvență | 50/60Hz |
| Curent contact | 16A / 250V AC |
| Tip contact ieșire | 1 SPDT, contact comutator |
| Contacte ieșire | 15, 16, 18 |
| Borne alimentare | A1, A2 |
| Bornă comandă | S |
| Interval temporizare | 0.1 secunde – 10 zile |
| Reglaj timp | Potențiometre frontale pentru plajă și timp |
| Indicator alimentare | LED verde |
| Indicator ieșire | LED roșu |
| Montaj | Pe șină DIN |
| Lățime modul | 18 mm |
| Dimensiuni aproximative | 90.5 x 18 x 64 mm |
| Standarde calitate | CE, RoHS |
| Origine | Fabricat în P.R.C. / China |
| Utilizare | Automatizări, pompe, ventilatoare, iluminat, contactori, circuite de comandă, tablouri electrice |
⚠️ Notă importantă
⚠️ Acest produs este un releu temporizator pentru întârziere la cuplare / Delay ON.
⚠️ Alimentarea releului se face pe bornele A1 / A2, la AC/DC 12-240V.
⚠️ Borna S se utilizează pentru comandă, conform schemei aplicației.
⚠️ Ieșirea se realizează prin contactele 15 / 16 / 18, de tip 1 SPDT / contact comutator.
⚠️ Respectați valoarea contactului de ieșire: 16A / 250V AC.
⚠️ Pentru pompe, motoare, ventilatoare sau sarcini inductive, releul se recomandă pentru comandă, împreună cu un contactor/protecții dimensionate corespunzător.
⚠️ Produsul nu este siguranță automată, disjunctor, releu termic sau protecție diferențială.
⚠️ Timpul de întârziere trebuie setat corect înainte de utilizare, în funcție de aplicația dorită.
♻️ Produsul nu se elimină împreună cu deșeurile menajere. Predați-l la un punct de colectare pentru echipamente electrice și electronice.
⚠️ Alimentarea releului se face pe bornele A1 / A2, la AC/DC 12-240V.
⚠️ Borna S se utilizează pentru comandă, conform schemei aplicației.
⚠️ Ieșirea se realizează prin contactele 15 / 16 / 18, de tip 1 SPDT / contact comutator.
⚠️ Respectați valoarea contactului de ieșire: 16A / 250V AC.
⚠️ Pentru pompe, motoare, ventilatoare sau sarcini inductive, releul se recomandă pentru comandă, împreună cu un contactor/protecții dimensionate corespunzător.
⚠️ Produsul nu este siguranță automată, disjunctor, releu termic sau protecție diferențială.
⚠️ Timpul de întârziere trebuie setat corect înainte de utilizare, în funcție de aplicația dorită.
♻️ Produsul nu se elimină împreună cu deșeurile menajere. Predați-l la un punct de colectare pentru echipamente electrice și electronice.
🔧 Condiții de utilizare și siguranță
✔️ Montajul și conectarea se fac numai cu alimentarea electrică oprită.
✔️ Releul trebuie montat pe șină DIN, într-un tablou electric protejat.
✔️ Verificați schema de conectare înainte de instalare.
✔️ Conectați alimentarea la bornele A1 / A2.
✔️ Utilizați borna S pentru comandă doar conform schemei aplicației.
✔️ Conectați ieșirea la bornele 15 / 16 / 18, în funcție de contactul dorit.
✔️ Nu depășiți curentul nominal al contactului de ieșire: 16A / 250V AC.
✔️ Pentru sarcini mari sau motoare, utilizați contactor intermediar.
✔️ Instalarea în tablouri electrice sau circuite la tensiune trebuie realizată de personal calificat.
✔️ Nu utilizați produsul dacă prezintă carcasă fisurată, borne slăbite, LED-uri defecte, urme de arsură sau supraîncălzire.
✔️ După montaj, testați funcția de temporizare înainte de utilizarea instalației în sarcină.
✔️ A nu se lăsa la îndemâna copiilor.
✔️ Releul trebuie montat pe șină DIN, într-un tablou electric protejat.
✔️ Verificați schema de conectare înainte de instalare.
✔️ Conectați alimentarea la bornele A1 / A2.
✔️ Utilizați borna S pentru comandă doar conform schemei aplicației.
✔️ Conectați ieșirea la bornele 15 / 16 / 18, în funcție de contactul dorit.
✔️ Nu depășiți curentul nominal al contactului de ieșire: 16A / 250V AC.
✔️ Pentru sarcini mari sau motoare, utilizați contactor intermediar.
✔️ Instalarea în tablouri electrice sau circuite la tensiune trebuie realizată de personal calificat.
✔️ Nu utilizați produsul dacă prezintă carcasă fisurată, borne slăbite, LED-uri defecte, urme de arsură sau supraîncălzire.
✔️ După montaj, testați funcția de temporizare înainte de utilizarea instalației în sarcină.
✔️ A nu se lăsa la îndemâna copiilor.
📦 Conținut pachet
| Produs inclus | Cantitate |
|---|---|
| Releu Temporizator cu Întârziere TBT7-B1 DALBI, 12-240V AC/DC, 16A | 1 buc. |
🛡️ Garanție și ↩️ retur
🛡️ Produsul beneficiază de garanția legală de conformitate de 2 ani.
↩️ Consumatorul are dreptul să returneze produsul în termen de 14 zile calendaristice de la primire.
↩️ Consumatorul are dreptul să returneze produsul în termen de 14 zile calendaristice de la primire.
