Controler Mecanic de Temperatura E5C2 200/220V, K 0-400
Descriere Produs

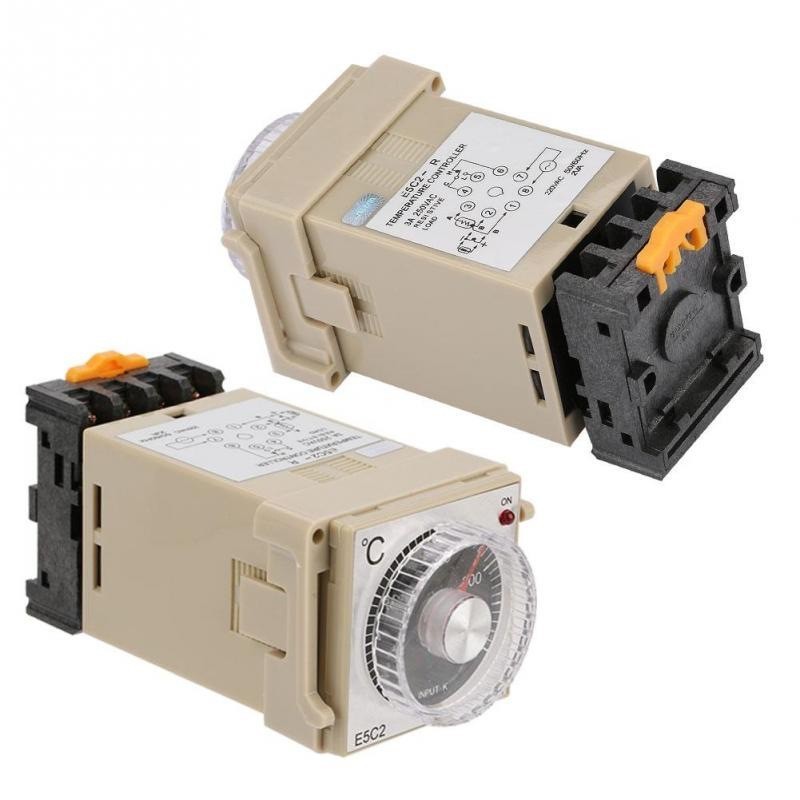

Controler Analogic de Temperatură E5C2-R 0–400°C, Termocuplu K, 220V AC, Releu 3A cu Soclu
Controlerul analogic de temperatură E5C2-R este destinat reglării automate a temperaturii în cuptoare, echipamente de încălzire, instalații termice, utilaje și sisteme de automatizare.
Temperatura dorită se setează direct de la selectorul frontal, în domeniul 0–400°C. Controlerul utilizează un termocuplu tip K pentru măsurarea temperaturii și acționează releul intern în funcție de valoarea setată.
E5C2-R se alimentează la 220V AC, 50/60Hz, cu un consum propriu de aproximativ 2VA. Ieșirea este realizată printr-un releu cu contacte evaluate la 3A / 250V AC pentru sarcină rezistivă.
Pentru rezistențe electrice sau alți consumatori cu un curent mai mare de 3A, controlerul trebuie utilizat pentru comanda unui contactor sau releu de putere, fără ca sarcina principală să fie trecută direct prin releul intern.
Indicatorul luminos frontal ON semnalizează acționarea ieșirii de comandă.
🔌 Mod de utilizare
- Montați controlerul și soclul în panoul echipamentului.
- Conectați alimentarea de 220V AC la terminalele corespunzătoare.
- Conectați termocuplul tip K la intrarea pentru senzor.
- Conectați releul de ieșire la consumator sau, preferabil pentru sarcini mari, la bobina unui contactor.
- Selectați temperatura dorită de la cadranul frontal.
- Controlerul va comanda automat ieșirea în funcție de temperatura măsurată.
Schemă de conectare
Alimentare controler: terminalele 7–8 → 220V AC
Senzor temperatură:
Termocuplu tip K → intrarea dedicată senzorului
Ieșire control:
Releu intern → consumator de maximum 3A rezistiv / bobină contactor
Pentru o rezistență electrică de putere:
E5C2-R → contactor → rezistență electrică
📊 Specificații tehnice
| Caracteristică | Detalii |
|---|---|
| Tip produs | Controler analogic de temperatură |
| Model | E5C2-R |
| Domeniu reglare | 0–400°C |
| Tip senzor | Termocuplu K |
| Alimentare | 220V AC |
| Frecvență | 50/60Hz |
| Consum propriu | 2VA |
| Tip ieșire | Releu |
| Capacitate contact releu | 3A / 250V AC |
| Tip sarcină pentru ratingul de 3A | Rezistivă |
| Reglare temperatură | Selector rotativ frontal |
| Indicator ieșire | LED ON |
| Număr pini | 8 |
| Soclu | Inclus |
| Montaj | Panou / soclu |
🟢 Compatibil cu
• Cuptoare electrice
• Echipamente de panificație și patiserie
• Rezistențe electrice comandate prin contactor
• Instalații de încălzire
• Utilaje termice
• Echipamente industriale
• Sisteme de automatizare a temperaturii
• Aplicații cu termocuplu K în domeniul 0–400°C
⚠️ Notă importantă
⚠️ Controlerul necesită alimentare 220V AC.
⚠️ Se utilizează cu termocuplu tip K.
⚠️ Contactul releului intern este dimensionat la 3A / 250V AC pentru sarcină rezistivă.
⚠️ Pentru sarcini mai mari de 3A utilizați un contactor sau releu de putere dimensionat corespunzător.
⚠️ Termocuplul nu trebuie considerat inclus dacă nu este prezent efectiv în pachet.
🔧 Condiții de utilizare și siguranță
✔️ Instalarea se realizează cu alimentarea electrică deconectată.
✔️ Montajul trebuie efectuat de personal calificat.
✔️ Respectați polaritatea termocuplului K.
✔️ Nu depășiți capacitatea contactelor releului intern.
✔️ Utilizați protecțiile electrice corespunzătoare instalației.
📦 Conținut pachet
1 x Controler de Temperatură E5C2-R 0–400°C
1 x Soclu 8 pini
