Controler LED CCT 5-24V 20A Bluetooth pentru Banda LED Alb Cald Rece BT102
Descriere Produs

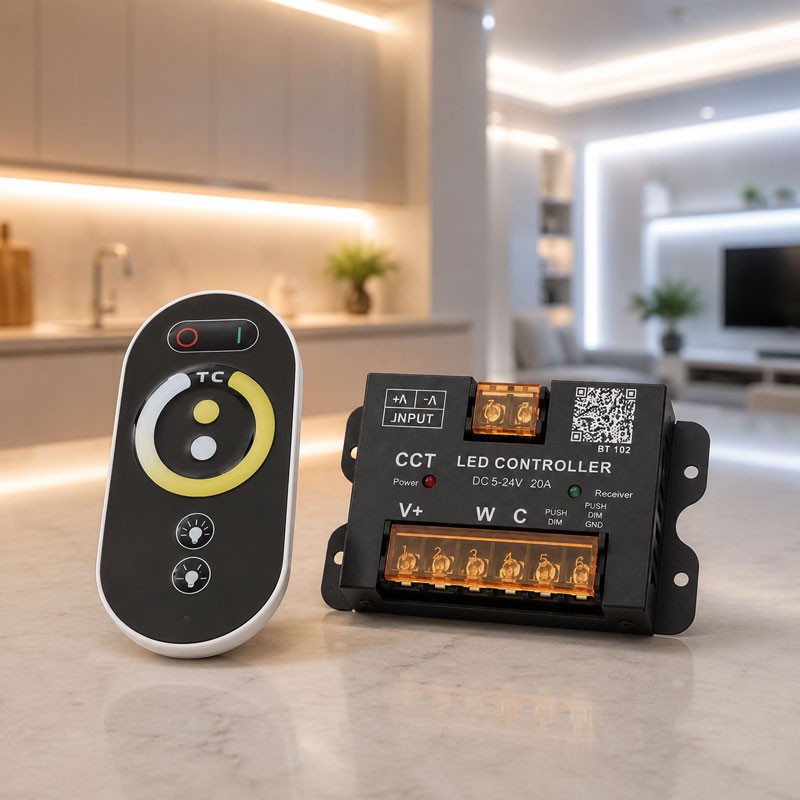

Controler LED CCT 5-24V 20A Bluetooth pentru Banda LED Alb Cald Rece BT102
Controlerul LED CCT BT102 este destinat benzilor LED cu două temperaturi de culoare — alb cald și alb rece — și permite reglarea atât a intensității luminoase, cât și a nuanței de alb.
Funcționează la 5–24 V DC, are un curent maxim declarat de 20 A și poate fi comandat prin telecomanda RF tactilă. Controlerul permite trecerea graduală între alb cald și alb rece și este potrivit pentru mobilier iluminat, scafe, profile LED, vitrine și alte instalații de iluminat ambiental.
🔌 Mod de utilizare
- Deconectați alimentarea instalației înainte de realizarea conexiunilor.
- Conectați sursa DC compatibilă la bornele de intrare
V+ / V-. - Conectați banda LED CCT la ieșirile controllerului:
V+– pozitiv comun;W– canal alb cald;C– canal alb rece.
- Verificați polaritatea și conexiunile înainte de alimentare.
- Porniți instalația și utilizați telecomanda pentru reglarea intensității și a temperaturii de culoare.
- Pentru controlul prin aplicație, utilizați funcția Bluetooth conform instrucțiunilor aferente controllerului.
Schemă de conectare:
Sursă 5–24 V DC → Controler CCT BT102 → Bandă LED CCT
Intrare:
V+ / V-
Ieșire:
V+ → pozitiv comun
W → alb cald
C → alb rece
Tensiunea sursei trebuie să corespundă tensiunii nominale a benzii LED utilizate.
📊 Specificații tehnice
| Caracteristică | Detalii |
|---|---|
| Tip produs | Controler LED CCT |
| Model | BT102 |
| Tensiune de alimentare | 5–24 V DC |
| Curent maxim declarat | 20 A |
| Tip bandă compatibilă | LED CCT – alb cald + alb rece |
| Control | Telecomandă RF tactilă |
| Control suplimentar | Bluetooth |
| Aplicație compatibilă | Baolian Lamp PRO |
| Intrare | V+ / V- |
| Ieșire | V+ / W / C |
| Canal W | Alb cald |
| Canal C | Alb rece |
| Funcții | ON/OFF, reglare intensitate și temperatură de culoare |
| Montaj | Controller cu urechi laterale de prindere |
Pentru modelul BT102 este indicată ieșirea de până la 10 A/canal; fiind două canale CCT, aceasta este compatibilă cu valoarea totală de 20 A.
🟢 Compatibil cu:
• Benzi LED CCT cu alb cald + alb rece
• Sisteme LED CCT de 5 V DC
• Sisteme LED CCT de 12 V DC
• Sisteme LED CCT de 24 V DC
• Surse DC stabilizate compatibile cu tensiunea benzii LED
⚠️ Notă importantă
⚠️ Controlerul este destinat exclusiv instalațiilor LED alimentate în curent continuu, între 5 și 24 V DC.
⚠️ Nu conectați produsul direct la rețeaua de 230 V AC.
⚠️ Tensiunea sursei trebuie să fie aceeași cu tensiunea benzii LED utilizate.
⚠️ Nu depășiți curentul maxim declarat al controllerului și dimensionați sursa în funcție de consumul instalației.
⚠️ Respectați configurația bornelor V+ / W / C; inversarea sau conectarea incorectă poate afecta funcționarea instalației.
♻️ Produsul nu se elimină împreună cu deșeurile menajere. Predați-l la un punct de colectare pentru echipamente electrice și electronice.
🔧 Condiții de utilizare și siguranță
✔️ Realizați toate conexiunile cu alimentarea oprită.
✔️ Utilizați numai surse DC stabilizate și compatibile.
✔️ Respectați polaritatea la intrare și configurația canalelor CCT la ieșire.
✔️ Nu depășiți curentul maxim admis.
✔️ Asigurați o ventilație corespunzătoare în zona de montaj.
✔️ Protejați controllerul împotriva umezelii, condensului și supraîncălzirii.
✔️ Nu utilizați produsul dacă prezintă borne slăbite, deteriorări ale carcasei sau urme de supraîncălzire.
✔️ A nu se lăsa la îndemâna copiilor.
📦 Conținut pachet
1 x Controler LED CCT BT102
1 x Telecomandă RF tactilă
